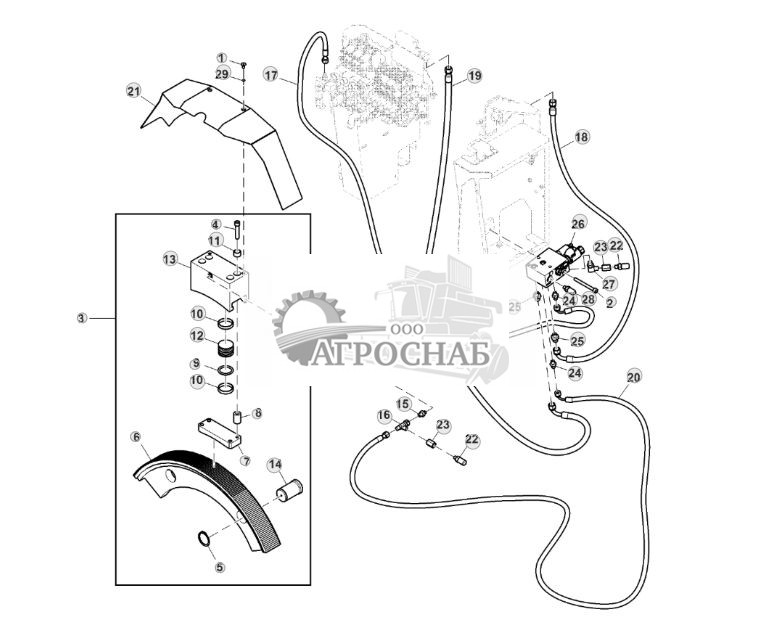

Frame Brake Mounting and Hydraulics - ST746207( Рамка крепления тормоза и гидравлика - ST746207 )
1 - Винт 19M9437 Количество:2 ЗамечанияM8 X 16, USE WITH F638038
1 - Винт с гол. п/торц. кл. 21M7572 Количество:2 ЗамечанияM8 X 20, USE WITH F685402
2 - Винт 19M9702 Количество:3 ЗамечанияM10 X 100
3 - Тормоз F623371 Количество:1
4 - Винт 19M8444 Количество:4 ЗамечанияM12 X 60
5 - Пружинное кольцо 40M7166 Количество:2
6 - Обод F046147 Количество:1 ЗамечанияNLA; ORDER F683562
6 - Обод F683562 Количество:1
7 - Рейка F683563 Количество:1 ЗамечанияSUB FOR F046148
8 - Пружина F049084 Количество:4
9 - Сальник F075205 Количество:2
10 - Направл. штока гидроцил. F434129 Количество:4
11 - Гильза F600997 Количество:4
12 - Поршень F622577 Количество:2
13 - Рама F683818 Количество:1 ЗамечанияSUB FOR F623372
14 - Штифт F673142 Количество:2
15 - Фитинг F005057 Количество:1
16 - Тройник F023535 Количество:1
17 - Гидрошланг F024315 Количество:1 ЗамечанияLGTH = 2000 mm, From Boom Valve C to Frame Lock Valve CYL
18 - Гидрошланг F057809 Количество:1 ЗамечанияLGTH = 800 mm, From P1 to Frame Lock Valve P
19 - Гидрошланг F049059 Количество:1 ЗамечанияLGTH = 1350 mm, From T1 to Frame Lock Valve T, SUB FOR F062663
20 - Гидрошланг F072391 Количество:1 ЗамечанияLGTH = 3400 mm, From L to Frame Lock Valve Lock
21 - Пластина F638038 Количество:1 ЗамечанияORDER F685402
21 - Крышка F685402 Количество:1 ЗамечанияALSO ORDER 21M7572 AND F064435
22 - Фитинг F023426 Количество:2
23 - Фитинг F024364 Количество:2
24 - Фитинг F025499 Количество:2
25 - Фитинг F073354 Количество:2
26 - Блок клапана F075383 Количество:1 ЗамечанияFrame Lock Valve; COMPONENTS ON SEPARATE PAGE
27 - Коленчатый патрубок F075746 Количество:1
28 - Фитинг F076290 Количество:1
29 - Стопорная шайба F064435 Количество:2 ЗамечанияUSE WITH 21M7572 AND F685402

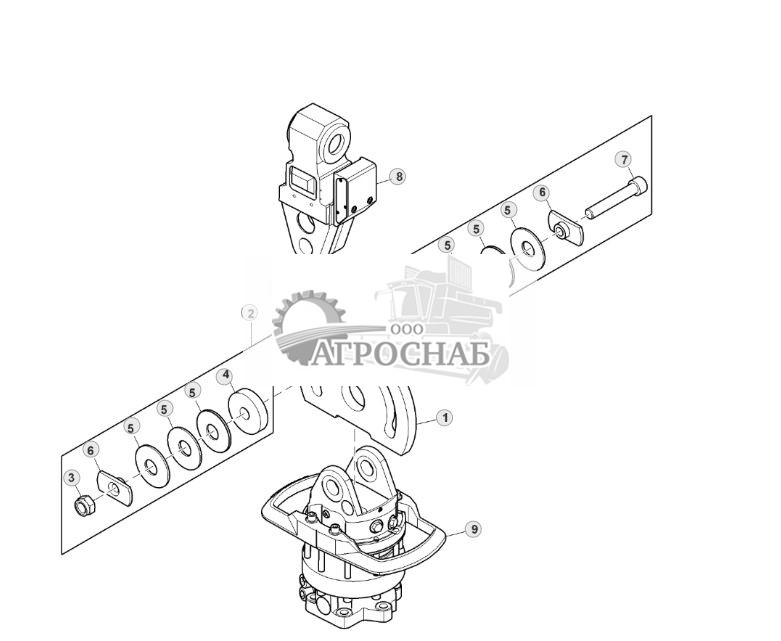

Brake, Weight Scale - ST766657( Тормоза, шкалы вес - ST766657 )
1 - Тормозной диск F058745 Количество:1
2 - Тормозной диск F058749 Количество:1 ЗамечанияINCLUDES 14M7319, F058747, (2) F052872, (2) F058746 AND (6) F054844
3 - Стопорная гайка 14M7319 Количество:1 ЗамечанияM12
4 - Покрытие F052872 Количество:2
5 - Тарельчатая пружина F054844 Количество:6
6 - Гайка F058746 Количество:2
7 - Винт с головкой F058747 Количество:1
8 - Шкала F679594 Количество:1 ЗамечанияКомпоненты на отдельной стр.
9 - Поворотное устройство F075805 Количество:1 ЗамечанияКомпоненты на отдельной стр.
Heavy Duty Weight Scale Link and Rotator, Bluetooth, CF711 CF711S - ST821277( Сверхмощный маштаб веса ссылке и вращатель, блютуз, CF711 CF711S - ST821277 )
1 - Тормозной диск F058740 Количество:1
2 - Тормозной диск F058749 Количество:1 ЗамечанияINCLUDES 14M7319, F058747, (2) F052872, (2) F058746 AND (6) F054844
3 - Стопорная гайка 14M7319 Количество:1 ЗамечанияM12
4 - Покрытие F052872 Количество:2
5 - Тарельчатая пружина F054844 Количество:6
6 - Гайка F058746 Количество:2
7 - Винт с головкой F058747 Количество:1
8 - Шкала F683638 Количество:1 ЗамечанияWeight Sensor LinkCOMPONENTS ON SEPARATE PAGE
9 - Поворотное устройство F075807 Количество:1 ЗамечанияКомпоненты на отдельной стр.

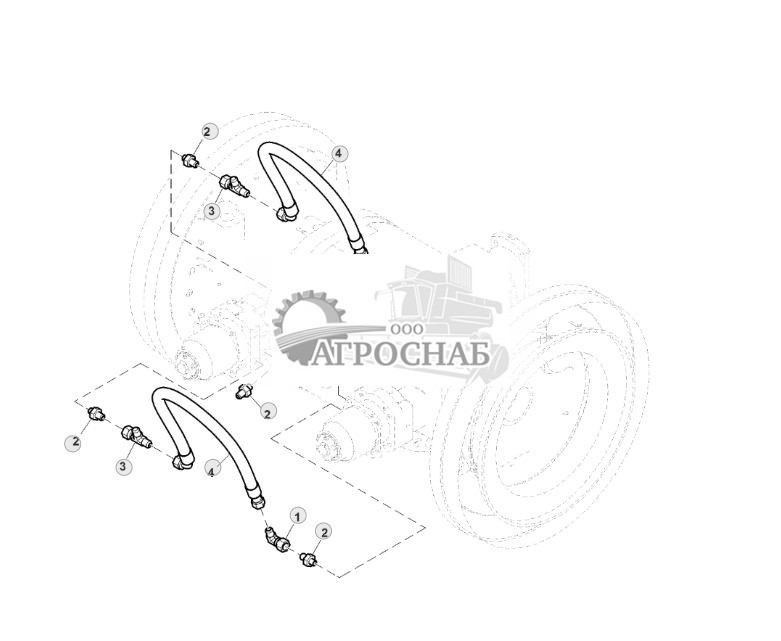

Front Axle Brake Hoses - ST775443( Передний мост тормозные шланги - ST775443 )
1 - Коленчатый патрубок F022417 Количество:2
2 - Фитинг F022423 Количество:5
3 - Тройник F023535 Количество:2
4 - Гидрошланг F047947 Количество:2 ЗамечанияLGTH = 450 mm

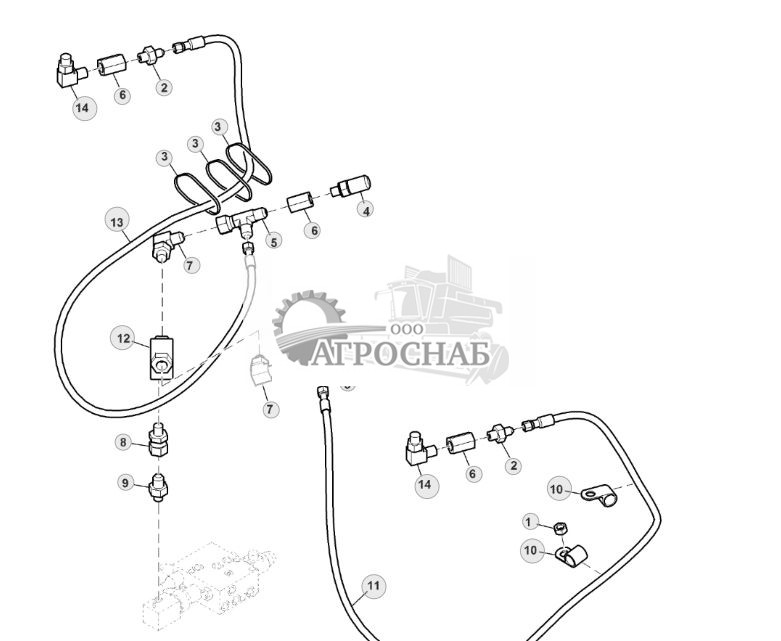

Brake Valve Hydraulics, Fixed Cab ( - 003442) - ST785332( Тормозной клапан гидравлики, фиксированной кабиной ( - 003442) - ST785332 )
1 - Гайка 14M7624 Количество:1 ЗамечанияM8, Attach to Cabin Frame
2 - Фитинг F005052 Количество:2
3 - Обвязной хомут F005335 Количество:3 ЗамечанияAttach to Cabin Frame
4 - Фитинг F023426 Количество:2
5 - Тройник F023535 Количество:2
6 - Фитинг F024364 Количество:4
7 - Коленчатый патрубок F024599 Количество:2
8 - Фитинг F024875 Количество:1
9 - Фитинг F038293 Количество:1
10 - Шланговая опора F046452 Количество:2 ЗамечанияAttach to Cabin Frame
11 - Гидрошланг F072392 Количество:1 ЗамечанияLGTH = 2100 mm, To Front Brake Pedal, Fabricate
12 - Клапан F679591 Количество:1
13 - Гидрошланг F679611 Количество:1 ЗамечанияLGTH = 1400 mm, To Rear Brake Pedal, Fabricate
14 - Коленчатый патрубок F022414 Количество:2 ЗамечанияSUB FOR L174900

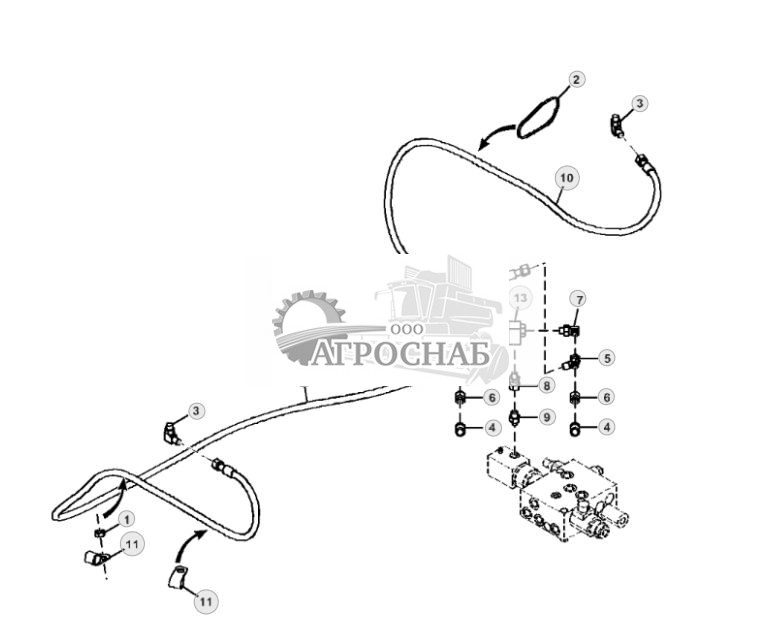

Brake Valve Hydraulics, Fixed Cab (003443 - ) - ST905129( Тормозной клапан гидравлики, фиксированное такси (003443 - ) - ST905129 )
1 - Гайка 14M7624 Количество:1 ЗамечанияM8
2 - Обвязной хомут F005335 Количество:2 ЗамечанияAttach to Cabin Frame
3 - Коленчатый патрубок F022414 Количество:3
4 - Фитинг F023426 Количество:2
5 - Тройник F023535 Количество:2
6 - Фитинг F024364 Количество:2
7 - Коленчатый патрубок F024599 Количество:4
8 - Фитинг F024875 Количество:2
9 - Фитинг F038293 Количество:1
10 - Гидрошланг F046341 Количество:1 ЗамечанияLGTH = 1400 mm, From Shuttle valve A to Rear Break Pedal
11 - Шланговая опора F046452 Количество:2 ЗамечанияAttach to Cabin Frame
12 - Гидрошланг F052187 Количество:1 ЗамечанияLGTH = 2100 mm, From Shuttle valve A to Front Break Pedal
13 - Клапан F679591 Количество:1

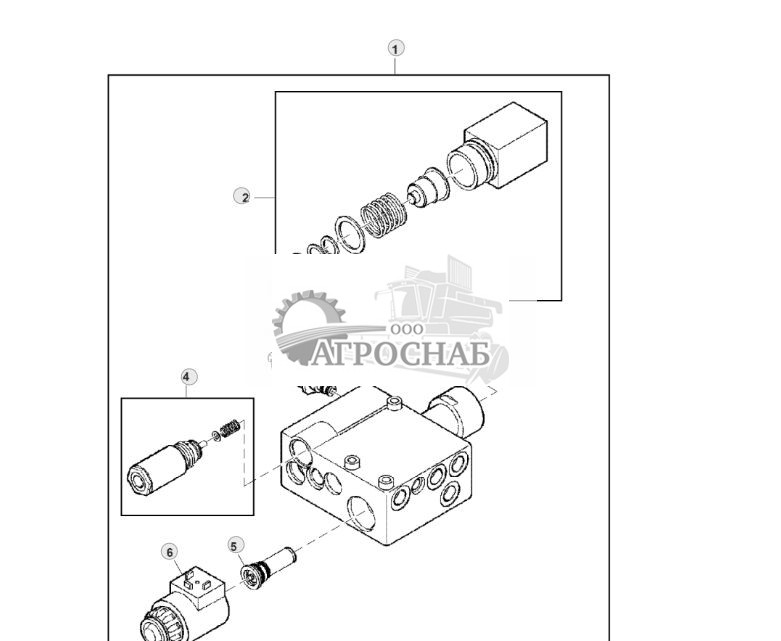

Brake Valve - ST404572( Клапан тормоза - ST404572 )
1 - Золотниковый клапан F056322 Количество:1
2 - Контр. клап. с гидропр. F067127 Количество:1
3 - Клапан гидравл./сервоупр. F067128 Количество:1 ЗамечанияINCLUDES (2) F067129
3 - Комплект уплотнений F067129 Количество:2 ЗамечанияНе показано
4 - Контр. клап. с гидропр. F067126 Количество:1
5 - Клапан гидравл./сервоупр. F067125 Количество:1
6 - Катушка эл/магн. клапана F067124 Количество:1

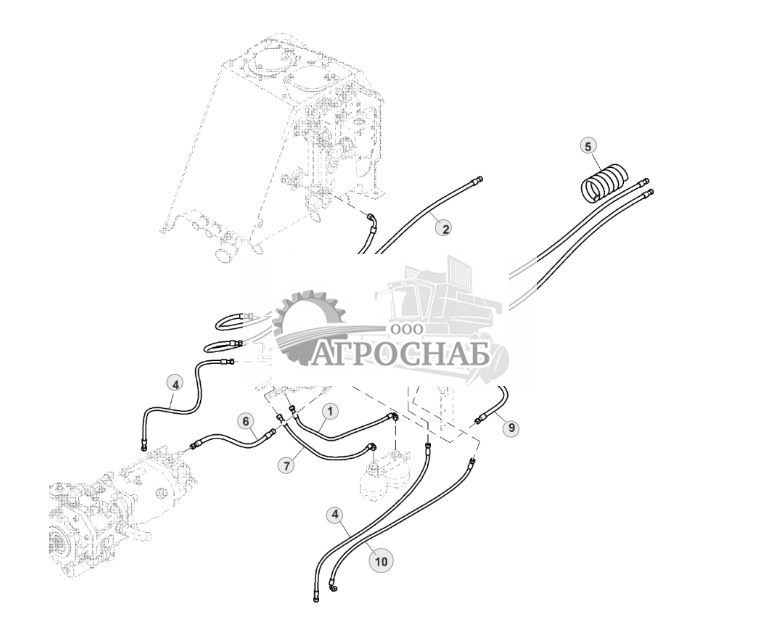

Hoses, Brake System - ST844134( Шланги, тормозная система - ST844134 )
1 - Гидрошланг F024307 Количество:1 ЗамечанияLGTH = 800 mm, Brake Valve S2 to Accumulator
2 - Гидрошланг F024649 Количество:1 ЗамечанияLGTH = 1800 mm, From Brake Valve B1 to Rear Axle Inner Fitting (Working Brake)
3 - Гидрошланг F026900 Количество:1 ЗамечанияLGTH = 1200 mm, From Brake Valve T to Hydraulic Tank
4 - Гидрошланг F027344 Количество:2 ЗамечанияLGTH = 1150 mm, Fabricate, SUB FOR F061156; From Auxiliary Functions Valve A62 to Front Axle Outer Fitting (Parking Brake); From Brake Valve B2 to Front Axle Inner Fitting (Working Brake)
5 - Защитный шланг F032113 Количество:1
6 - Гидрошланг F043537 Количество:1 ЗамечанияLGTH = 650 mm, From Pump to Brake Valve P
7 - Гидрошланг F043550 Количество:1 ЗамечанияLGTH = 750 mm, SUB FOR F057849; Brake Valve S1 to Accumulator
8 - Гидрошланг F043570 Количество:2 ЗамечанияLGTH = 1050 mm, From Auxiliary Functions Valve A61 to Rear Axle Outer Fitting (Parking Brake); From Auxiliary Functions Valve A2 to Rear Differential Lock
9 - Гидрошланг F071687 Количество:1 ЗамечанияLGTH = 310 mm, From Auxiliary Functions Valve P to Brake Valve P
10 - Гидрошланг F023039 Количество:1 ЗамечанияLGTH = 1100 mm, Fabricate, From Auxiliary Functions Valve A1 to Front Differential Lock
Mounting, Brake Throttle Pedals - ST793457( Крепления, тормоз педалями дросселя - ST793457 )
1 - Винт 19M9445 Количество:4 ЗамечанияM6 X 25
2 - Винт с головкой 19M9681 Количество:4 ЗамечанияM8 X 16
3 - Шайба 24M7509 Количество:4 Замечания8.400 X 16 X 1.600 mm
4 - Акселератор AT332120 Количество:2
5 - Шланговый зажим F003668 Количество:5
6 - Бак F024371 Количество:1
7 - Уплотнение F039963 Количество:3
8 - Зажимная скоба F052296 Количество:1
9 - Педаль F687722 Количество:2
11 - Цилиндр F687744 Количество:1 ЗамечанияINCLUDES F687745
11 - Комплект уплотнений F687745 Количество:1 ЗамечанияНе показано
12 - Кожух F687743 Количество:1
13 - Тройник F683272 Количество:1
14 - Шланг F687750 Количество:1

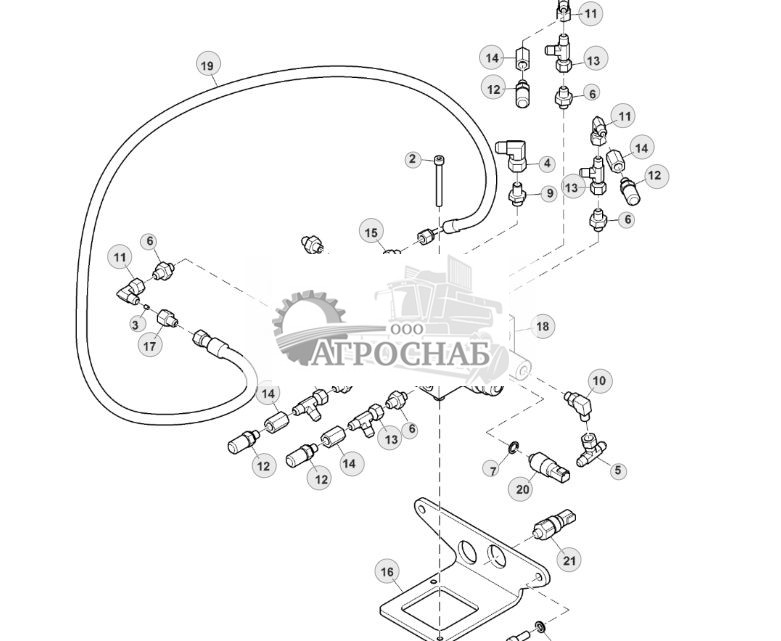

Brake Valve Fittings - ST768603( Штуцеры тормозной клапан - ST768603 )
1 - Винт 19M9704 Количество:2 ЗамечанияM10 X 25
2 - Винт 19M9743 Количество:2 ЗамечанияM8 X 75
3 - Жиклер F004626 Количество:1
4 - Коленчатый патрубок F005045 Количество:1
5 - Тройник F005076 Количество:1
6 - Фитинг F005101 Количество:6
7 - Уплотнительная шайба F005163 Количество:1
8 - Стопорная шайба F005551 Количество:2
9 - Фитинг F013550 Количество:1
10 - Коленчатый патрубок F022414 Количество:1
11 - Коленчатый патрубок F022417 Количество:3
12 - Фитинг F023426 Количество:4
13 - Тройник F023535 Количество:4
14 - Фитинг F024364 Количество:4
15 - Фитинг F026278 Количество:1
16 - Пластина F661146 Количество:1
17 - Фитинг F040264 Количество:1
18 - Золотниковый клапан F056322 Количество:1 ЗамечанияКомпоненты на отдельной стр.
19 - Гидрошланг F072506 Количество:1 ЗамечанияLGTH = 550 mm
20 - Переключатель давления F075574 Количество:1
21 - Переключатель давления F075575 Количество:1
Brake Hoses, Rear Axle - ST404569( Тормозные шланги, задний мост - ST404569 )
1 - Коленчатый патрубок F022417 Количество:2
2 - Фитинг F022423 Количество:5
3 - Тройник F023535 Количество:2
4 - Гидрошланг F047947 Количество:2 ЗамечанияLGTH = 450 mm
5 - Фитинг F023014 Количество:3
6 - Гидрошланг F046338 Количество:1 ЗамечанияLGTH = 6400 mm, Long Rear FrameFrom Auxiliary Functions Valve A2 to Rear Differential Lock
6 - Гидрошланг F055050 Количество:1 ЗамечанияLGTH = 5500 mm, Short and Extra Short Rear FrameFrom Auxiliary Functions Valve A2 to Rear Differential Lock
7 - Гидрошланг F046338 Количество:1 ЗамечанияLGTH = 6400 mm, Long Rear FrameFrom Auxiliary Functions Valve A61 to Rear Axle Outer Fitting (Parking Brake)
7 - Гидрошланг F055050 Количество:1 ЗамечанияLGTH = 5500 mm, Short and Extra Short Rear FrameFrom Auxiliary Functions Valve A61 to Rear Axle Outer Fitting (Parking Brake)
8 - Гидрошланг F046338 Количество:1 ЗамечанияLGTH = 6400 mm, Long Rear FrameFrom Brake Valve B1 to Rear Axle Inner Fitting (Working Brake)
8 - Гидрошланг F055050 Количество:1 ЗамечанияLGTH = 5500 mm, Short and Extra Short Rear FrameFrom Brake Valve B1 to Rear Axle Inner Fitting (Working Brake)
9 - Гидрошланг F043570 Количество:1 ЗамечанияLGTH = 1050 mm, From Auxiliary Functions Valve A2 to Rear Differential Lock
10 - Гидрошланг F043570 Количество:1 ЗамечанияLGTH = 1050 mm, From Auxiliary Functions Valve A61 to Rear Axle Outer Fitting (Parking Brake)
11 - Гидрошланг F028611 Количество:1 ЗамечанияLGTH = 1500 mm, From Brake Valve B1 to Rear Axle Inner Fitting (Working Brake)
12 - Защитный шланг F032113 Количество:1

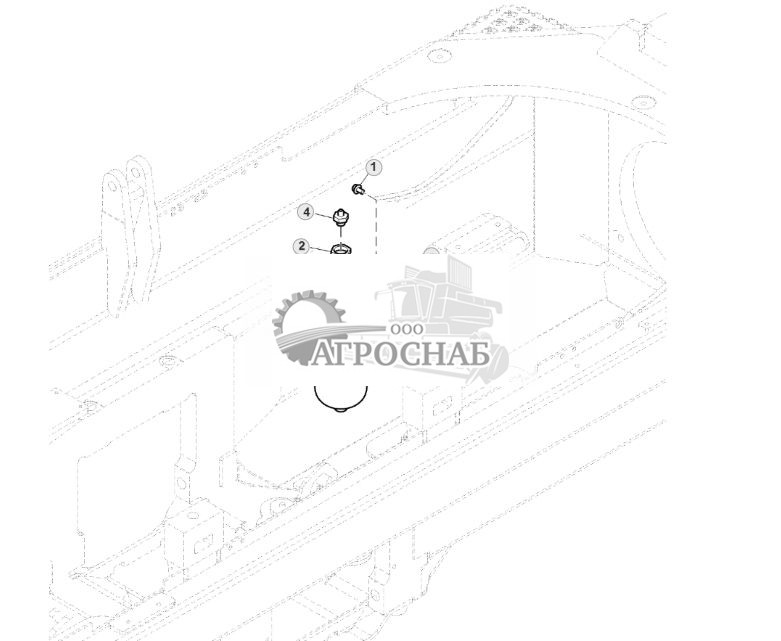

Accumulators, Brake - ST141688( Аккумуляторы, тормоза - ST141688 )
1 - Винт 19M10358 Количество:2 ЗамечанияM10 X 16
2 - Гайка F001090 Количество:2
3 - Гидроаккумулятор F001509 Количество:2
4 - Фитинг F005056 Количество:2
5 - Кронштейн F653694 Количество:1
